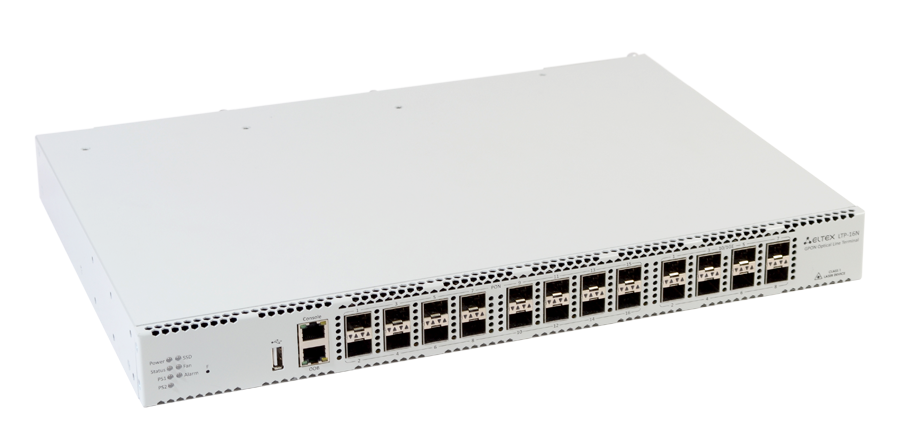

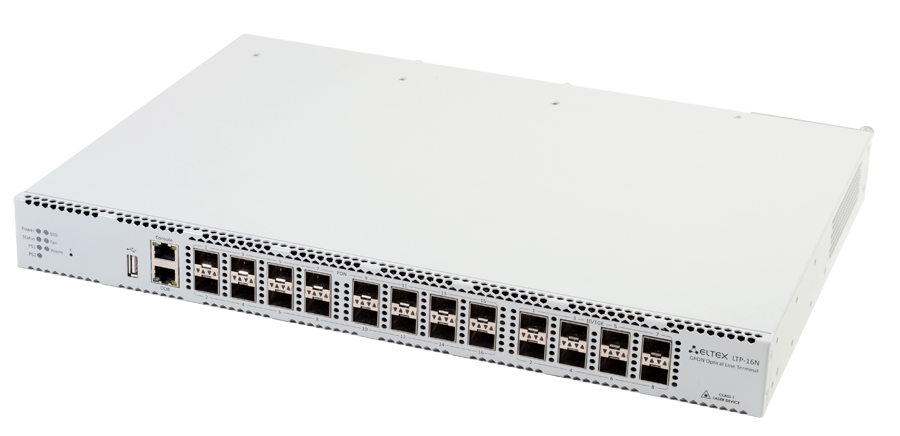

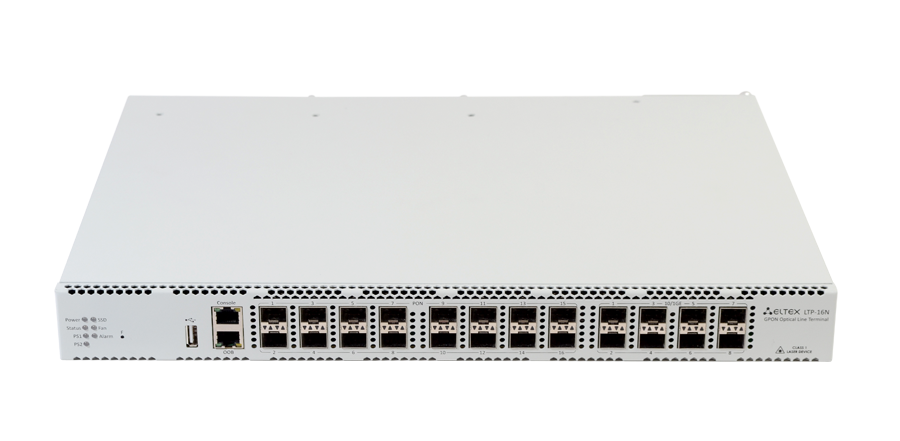

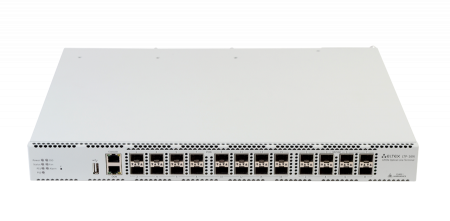

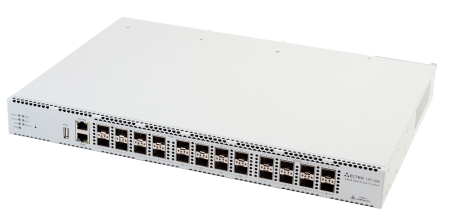

Станционное оборудование GPON OLT LTP-16N

Ключевые преимущества:

• До 16 портов PON, исполнение 1U
• Резервирование источников питания с возможностью горячей замены
• Удаленное управление посредством CLI, SNMP
• Соответствие стандартам G.988, G.984.x и TR-156
• Предоставление услуг кабельного телевидения совместно с передачей данных
• Идеальное решение для небольшого поселка или многоквартирного дома

Станционное оборудование (OLT) предназначено для организации широкополосного доступа по пассивным оптическим сетям (PON).

Интерфейсы GPON служат для подключения оптической распределительной сети (PON). К каждому интерфейсу можно подключить до 128 абонентских оптических терминалов по одному волокну. Выход в транспортную сеть оператора реализуется посредством 10 Gigabit uplink интерфейсов.

Применение OLT LTP позволяет оператору строить масштабируемые, отказоустойчивые сети «последней мили», отвечающие высоким требованиям к безопасности. OLT осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.

Широкополосный абонентский доступ по технологии FTTH представляет собой самый качественный вариант доставки услуг Triple Play, так как обеспечивает высокие скорости передачи данных на большие расстояния. Основным преимуществом технологии PON является отсутствие на участке от OLT до ONT активных узлов, требующих электропитания, что значительно снижает расходы на эксплуатацию сети. Кроме того, технология PON позволяет экономить на кабельной инфраструктуре за счет сокращения суммарной протяженности оптических волокон, так как на участке от центрального узла до сплиттера используется одно волокно на группу до 128 абонентов.

Станционные терминалы OLT поддерживают использование двух модулей питания с возможностью автоматического переключения на резервный модуль и горячей замены модулей питания.

Технические характеристики

Uplink

• 8 портов 10GBase-X (SFP+)/1000Base-Х(SFP)

Downlink

• 16 портов 2,5/1,25 Гбит/с GPON

Максимальное количество ONT

• 2048

Режимы портов

• Дуплексный режим 1/10 Гбит/с для оптических портов

Параметры SFP PON¹

• Среда передачи: оптоволоконный кабель SMF - 9/125, G.652
• Коэффициент разветвления до 1:128
• Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strength Indication)

Class B+

• Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
• Максимальная дальность действия: 20 км
• Передатчик: 1490нм РОС лазер (DFB Laser)
• Скорость передачи данных: 2488 Мбит/с
• Средняя выходная мощность: +1,5..+5 дБм
• Ширина спектральной линии: -20 дБ 1.0 нм
• Приемник: 1310нм APD/TIA
• Скорость передачи данных: 1244 Мбит/с
• Чувствительность приемника: -28 дБм
• Оптическая перегрузка приемника: -8 дБм

Class C++

• Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472
• Максимальная дальность действия: 40 км
• Передатчик: 1490нм РОС лазер (DFB Laser)
• Скорость передачи данных: 2488 Мбит/с
• Средняя выходная мощность: +7..+10 дБм
• Ширина спектральной линии: -20 дБ 1.0 нм
• Приемник: 1310 нм APD/TIA
• Скорость передачи данных: 1244 Мбит/с
• Чувствительность приемника: -32 дБм
• Оптическая перегрузка приемника: -12 дБм
• Динамический диапазон импульсного приемника: 20 дБ

Коммутатор

• Коммутатор Ethernet: Broadcom Packet Processor
• Производительность коммутатора: 120 Гбит/с
• Таблица MAC-адресов: 64К записей
• Поддержка VLAN до 4К в соответствии с 802.1Q

Физические параметры

• Напряжение питания¹:
• 220 В (150-250 В) AC, 50 Гц
• 48 В (36..-72 В) DC
• Потребляемая мощность: не более 75 Вт
• Рабочий диапазон температур: от -5 до 40 C
• Относительная влажность до 80%
• Габариты с установленным блоком питания: 430х44х317 мм, 19'’ конструктив, типоразмер 1U

Стандарты

• ITU-T G.988 GPON
• ITU-T G.984x GPON
• ITU-T G.8032/Y.1344 Ethernet ring protection switching²
• IEEE 802.3i 10BASE-T Ethernet
• IEEE 802.3u 100BASE-T Fast Ethernet
• IEEE 802.3ab 1000BASE-T Gigabit Ethernet
• IEEE 802.3z Fiber Gigabit Ethernet
• ANSI/IEEE 802.3 NWay auto-negotiation
• IEEE 802.3x Full Duplex and flow control²
• IEEE 802.3ad Link aggregation
• IEEE 802.1p Protocol for Traffic Prioritization
• IEEE 802.1Q Virtual LANs
• IEEE 802.1ad Provider Bridges (QinQ)
• IEEE 802.1v VLAN Classification by Protocol and Port
• IEEE 802.3ac VLAN tagging
• IEEE 802.1d MAC bridges
• IEEE 802.1w Rapid Reconfiguration of Spanning Tree²
• IEEE 802.1s Multiple Spanning Trees²

Дополнительные возможности

• Зеркалирование трафика с VLAN, с порта
• Таблица MAC-адресов 64K на коммутатор, 8K на порт
• Ограничение количества MAC-адресов²
• Поддержка STP, RSTP, MSTP²
• Поддержка ERPSv2²
• Поддержка QoS: 802.1p, DSCP², WFQ
• Изоляция портов, изоляция портов в пределах одной VLAN
• Ограничение unicast/multicast/broadcast трафика³
• Поддержка ACL IPv4³
• Поддержка QinQ в соответствии с IEEE 802.1ad
• Количество multicast групп до 1024
• Поддержка IGMP Fast Leave
• Поддержка IGMP Proxy
• Поддержка IGMP Snooping
• Поддержка IGMP Querier
• Поддержка DHCPv4 Snooping
• Поддержка IP Source guard²
• Поддержка DHCPv4 Relay Agent (Option 82)
• Поддержка PPPoE Intermediate agent
• Поддержка LLDP (802.1ab)
• Поддержка Storm Control²
• Поддержка Policy²
• Утилизация по сервисам ONT²
• Поддержка OMCI Bridge
• Поддержка OMCI RG

Управление и мониторинг

• Поддержка RADIUS, TACACS+²
• Управление и мониторинг: CLI, SNMP
• Ограничение доступа: по паролю, IP-адресу², уровню привилегии
• Поддержка нескольких management интерфейсов²

1 Параметр определяется при заказе
² В текущей версии не реализовано
^3 <Будет реализовано в версии 1.4.0
