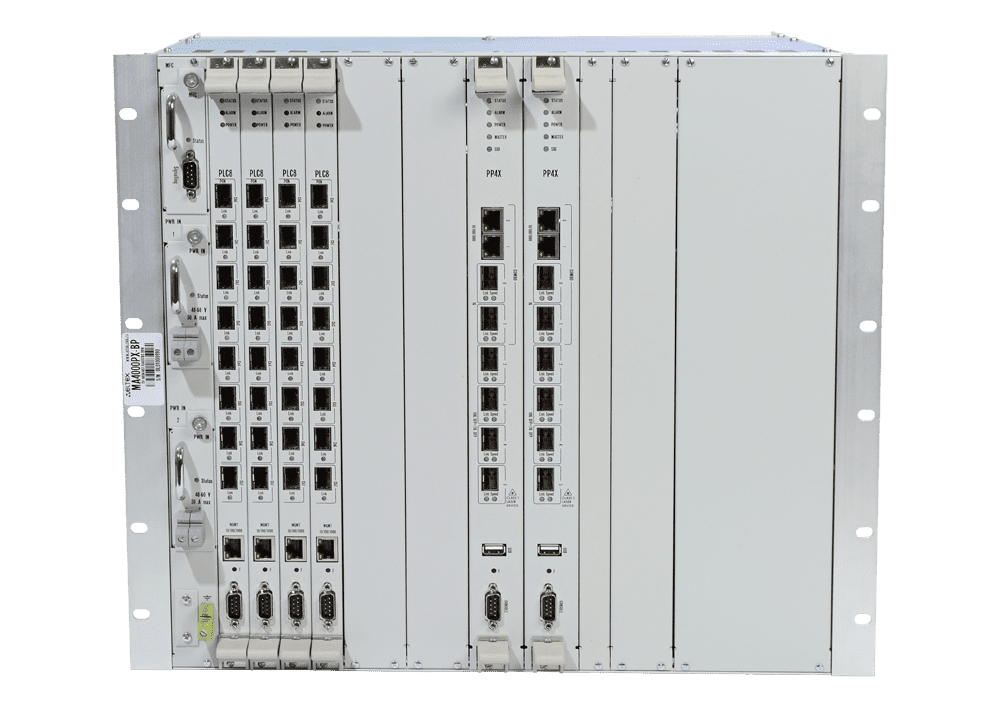

МУЛЬТИСЕРВИСНЫЙ УЗЕЛ ДОСТУПА И АГРЕГАЦИИ OLT MA4000-PX

Модульное устройство:
до 16 модулей GPON,
до 8192 ONT на один узел,
2 независимых ввода питания.

Подробности

Доставка согласно КП

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Мультисервисный узел доступа и агрегации МA4000-РХ для построения сетей доступа по технологии GPON.

модульный евроконструктив 9U
2 управляющих коммутатора с горячим резервированием
до 16 модулей GPON (до 128 портов GPON)
до 8192 ONT на один узел
производительность шины узла 680 Гбит/с
низкое энергопотребление
2 независимых ввода питания

Система позволяет строить масштабируемые, отказоустойчивые сети «последней мили», отвечающие высоким требованиям к безопасности, как в сельских, так и в городских населенных районах. Узел доступа осуществляет управление абонентскими устройствами, коммутацию трафика и соединение с транспортной сетью.

Центральный элемент МA4000-РХ - масштабируемый Ethernet коммутатор уровня L2+ PP4X, работающий во взаимодействии с интерфейсными модулями оптического доступа PLC8 для подключения абонентских устройств по технологии GPON.

Модули устанавливаются в стандартный 19” евро-конструктив 9U. В корпусе предусмотрены два слота для установки управляющих модулей коммутатора PP4X и 16 слотов для установки линейных модулей PLC8 (GPON). В системе может присутствовать один или два модуля центрального коммутатора PP4X. Установка двух модулей позволяет построить высоконадежную систему за счет резервирования коммутаторов и увеличить пропускную способность системы за счет распределения потоков данных между модулями путем их стекирования. Взаимодействие между модулями происходит через 10 Гбит/с соединения.

Типы модулей

PP4X - модуль управления и коммутации
PLC8 - модуль, 8 интерфейсов GPON 2,5 Гбит/c
Количество интерфейсных модулей - до 16
Тип и производительность шины - 34 х 10GBASE-KX (XAUI), 680 Гбит/c

Управление и мониторинг

Обработка конфигурационных данных всех модулей устройства

Соответствие стандартам

IEEE 802.3 10BASE-T Ethernet
IEEE 802.3u 100BASE-T Fast Ethernet
IEEE 802.3ab 1000BASE-T Gigabit Ethernet
IEEE 802.3z Fiber Gigabit Ethernet
ANSI/IEEE 802.3 NWay auto-negotiation
IEEE 802.3x Full Duplex and flow control
IEEE 802.3ad Link aggregation
IEEE 802.1p Protocol for Traffic Prioritization
IEEE 802.1Q Virtual LANs
IEEE 802.1ad Provider Bridges (QinQ)
IEEE 802.1v VLAN Classification by Protocol and Port
IEEE 802.3ac VLAN tagging
IEEE 802.1d MAC bridges
IEEE 802.1w Rapid Reconfiguration of Spanning Tree
IEEE 802.1s Multiple Spanning Trees
IEEE 802.1x Port Based Network Access Control
ITU-T G.988 GPON
ITU-T G.984x GPON

Функциональные возможности
Выполнение функций агрегирующего коммутатора с поддержкой следующих возможностей:

MAC address learning /aging
Ограничение количества MAC-адресов
Обработка неизвестных МАС-адресов
Ограничение широковещательного трафика
Ограничение многоадресного трафика
Количество multicast групп до 1024
Поддержка Q-in-Q в соответствии с IEEE 802.1ad
STP, RSTP, MSTP
Статическая маршрутизация
Изоляция портов, изоляция портов в пределах одной VLAN
Статическая (LAG) и динамическая (LACP) агрегация сетевых интерфейсов, в том числе интерфейсов, принадлежащих разным модулям PP4X
Зеркалирование трафика с VLAN, с порта
Поддержка QoS: 802.1p, DSCP, WRR
Поддержка IGMP/MLD Fast Leave
Поддержка IGMP/MLD Proxy
Поддержка IGMP/MLD Snooping
Поддержка IGMP/MLD Querier
Поддержка DHCPv4 Snooping
Поддержка IPv4 Source guard
Поддержка DHCPv4/DHCPv6 Relay Agent (Option 82, IP helper)
LLDP (802.1ab)
Поддержка PPPoE Intermediate agent
Утилизация по сервисам ONT

Плата управления и коммутации PP4X
Модуль центрального коммутатора PP4X – основной элемент платформы, который выполняет функции общего управления и диагностики модулей периферии, коммутации, агрегации трафика.

Установка двух модулей позволяет построить высоконадежную систему за счет резервирования коммутаторов и увеличить пропускную способность системы за счет распределения потоков данных между модулями путем их стекирования.

Взаимодействие между модулями происходит через два
10 Гбит/c соединения, работающих в режиме разделения нагрузки и резервирования.

Процессор

Тактовая частота процессора - 1000 МГц
Количество ядер - 2
Оперативная память - DDR2 SDRAM 512 МБ 800 МГц
Энергонезависимая память - 2 ГБ NAND Flash

Интерфейсы

Интерфейс USB (совместим со спецификацией USB 2.0)
Интерфейс SATA II (возможность работы с SSD)

Сетевые интерфейсы

Внешние соединения:
- 4 x 10GBase-X (SFP+)/1000Base-X (SFP)
- 2 x 10/100/1000Base-T/1000Base-X (SFP)
Связь с модулями интерфейсов:
- 16 x 10G XAUI (10GBASE-KX4)
Связь модулей центрального коммутатора:
- 2 x 10G XAUI (10GBASE-KX4)
Оптические трансиверы - 1G SFP, 10G SFP+ (возможность подключения Copper Direct Attach)
Консольный порт - RS-232

Коммутатор

Производительность коммутатора - 480 Гбит/с
Таблица MAC-адресов - 32К записей
Поддержка VLAN до 4К в соответствии с 802.1Q
Качество обслуживания (QoS)
8 выходных приоритетных очередей для каждого порта
Количество портов - 24 порта до 10 Гбит/с на порт

Режимы портов

Дуплексный/полудуплексный режим 10/100/1000 Мбит/с для электрических портов
Дуплексный режим 1/10 Гбит/с для оптических портов

Управление и мониторинг

Ограничение доступа: по паролю, IP-адресу, MAC-адресу, уровню привилегий
Сбор аварийной информации интерфейсных модулей и всего устройства, формирование аварийных и информационных сообщений для систем мониторинга
Контроль температурного режима устройства, управление системой вентиляции
Управление обновлением программного обеспечения всех модулей устройства

Модуль интерфейсов GPON PLC8 Модуль PLC8 предназначен для организации широкополосного доступа в сеть передачи данных по технологии GPON на скорости до 2.5 Гбит/с в сторону пользователя. Модуль предназначен для использования на участке «последней мили» и позволяет подключить до 512 оконечных устройств (ONT). Поддержка функции RSSI позволяет определить значение мощности принимаемых оптических сигналов от каждого ONT и измерить параметры состояния оптической линии.

Сетевые интерфейсы

Связь с модулем центрального коммутатора:
- 2 х 10G XAUI (10GBASE-KX4)
PON:
- 8 портов 2.5/1.25 Гбит/с GPON (SFP)

Режимы портов

Дуплексный/полудуплексный режим 10/100/1000 Mбит/c для электрических портов
Дуплексный режим 1/10 Гбит/с для оптических портов

Процессор

Тактовая частота процессора - 800 МГц
Количество ядер - 1
Оперативная память - DDR2 SDRAM 256 МБ 320 МГц
Энергонезависимая память - 2 х 32 МБ SPI Flash

Коммутатор

Производительность коммутатора - 128 Гбит/с
Таблица MAC-адресов - 16К записей
Поддержка VLAN до 4К в соответствии с 802.1Q
Качество обслуживания QoS

Параметры SFP PON¹

Среда передачи - оптоволоконный кабель SMF - 9/125, G.652
Коэффициент разветвления - до 1:64
Поддержка функции измерения уровня мощности принимаемого сигнала RSSI (Received Signal Strenght Indication)
Поддержка DDM (вывод параметров в CLI):
- Уровень принимаемого сигнала (Digital RSSI)
- Температура модуля (Module Temperature)
- Напряжение питания (Supply Voltage)
- Ток смещения лазера (Laser Bias Current)
- Выходная оптическая мощность (Tx Optical Power Output)

Class B+

Соответствует ITU-T G.984.2, FSAN Class B+, SFF-8472
Максимальная дальность действия: 20 км
Передатчик: 1490нм DFB Laser
- Скорость передачи данных: 2488 Мбит/с
- Средняя выходная мощность: +1,5..+5 дБм
- Ширина спектральной линии: -20 дБ 1.0 нм
Приемник: 1310нм APD/TIA
- Скорость передачи данных: 1244 Мбит/с
- Чувствительность приемника: -28 дБм
- Оптическая перегрузка приемника: -8 дБм

Class C++

Соответствует ITU-T G.984.2, FSAN Class C++, SFF-8472
Максимальная дальность действия: 40 км
Передатчик: 1490нм DFB Laser
- Скорость передачи данных: 2488 Мбит/с
- Средняя выходная мощность: +7..+10 дБм
- Ширина спектральной линии: -20 дБ 1.0 нм
Приемник: 1310нм APD/TIA
- Скорость передачи данных: 1244 Мбит/с
- Чувствительность приемника: -32 дБм
- Оптическая перегрузка приемника: -12 дБм
- Динамический диапазон импульсного приемника: 20 дБ

¹ Параметр определяется при заказе
