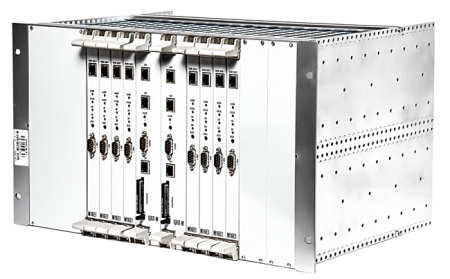

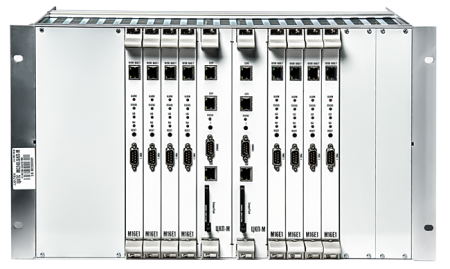

Блок коммутатора потоков (БКП-М) используется при построении центральной АТС, крупного опорно-транзитного узла или узла спецслужб и может иметь в своём составе до 16-ти модулей цифровых соединительных линий М16Е1. Максимальная емкость БКП-М – 256 потоков Е1, предназначенных для подключения цифровых СЛ по стыку G.703, блоков соединительных линий БСЛ и блоков абонентских линий БАЛ.
Станция имеет два модуля центрального коммутационного процессора ЦКП-М, для работы в режиме «горячего» резервирования.
Основные виды связи и типы соединений:
- автоматическая внутристанционная связь между всеми абонентами станции;
- автоматическая входящая и исходящая связь с абонентами других станций сельской/городской телефонной сети, а также с абонентами ведомственных сетей;
- транзитная связь между входящими и исходящими линиями и каналами;
- автоматическая исходящая связь к спецслужбам;
- исходящая и входящая автоматическая и полуавтоматическая зоновая, междугородная и международная связь;
- связь в режиме полупостоянной коммутации;
- связь с Центром Технической Эксплуатации (ЦТЭ).
Станция поддерживает работу по следующим протоколам сигнализации:
- CAS;
- PRI;
- ОКС-7;
- V5.2.
Мониторинг и конфигурирование
Конфигурирование и мониторинг БКП производится при помощи программного обеспечения, поставляющегося вместе со станцией. Для работы с программой конфигурирования необходим компьютер с установленной операционной системой Windows® 98/ME/2000/XP.
Программа конфигурирования и мониторинга может выполнять следующие операции:
- подготовка и передача конфигурации в станцию;
- отображение состояния оборудования станции;
- сбор статистических данных;
- сбор учетных данных – информации о состоявшихся соединениях и их продолжительности;
- динамическое управление станцией.
При поставке станции возможна комплектация программным обеспечением, позволяющим организовать централизованную систему технической эксплуатации станций района (ЦТЭ). Связь ЦТЭ с периферийными объектами осуществляется через локальную сеть по протоколу 10/100 Base-TX.
Техническое обслуживание и эксплуатация
Для контроля за состоянием станции устанавливается блок аварийной сигнализации БАС, который позволяет оповещать о следующих состояниях:
- критическое;
- аварийное;
- предупреждение;
- нормальное.
Конструкция

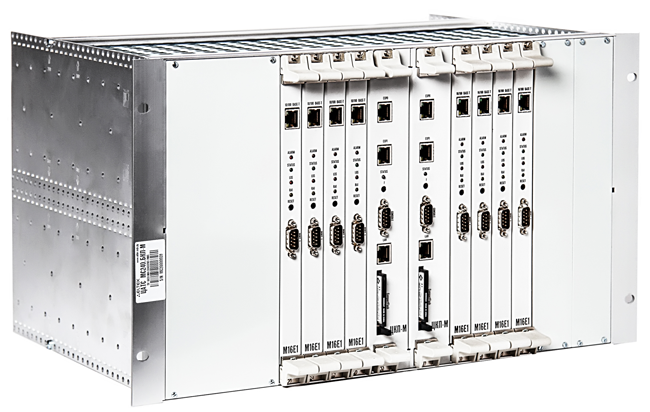

Конструкция станции имеет блочно-модульную структуру. Модули станции устанавливаются в общий 19" блок высотой 6U. В один блок коммутатора потоков устанавливается два модуля центрального процессора и до шестнадцати модулей цифровых стыков. Модульное построение обеспечивает возможность комплектации и конфигурирования станции в соответствии с требованиями потребителя. Подключение питания, внешнего источника синхронизации и потоков Е1 производится через разъемы, расположенные на задней стенке блока.
Модуль процессора центрального коммутатора ЦКП-М
Модуль ЦКП-М предназначен для общего управления коммутатором и платами периферийных модулей М16Е1, для коммутации цифровых сигналов, приема и обработки команд управления от внешней ПЭВМ. Для работы станции в режиме «горячего» резервирования станция оснащена двумя модулями ЦКП-М.Модуль включает в свой состав коммутационную матрицу на 16384 точек коммутации, два сигнальных процессора для формирования стандартных сигналов станции, выдачи речевых сообщений, организации суммирования разговоров абонентов в системе СОРМ и использования в качестве высокоскоростного контроллера обмена с платами М16Е1.
Модуль цифровых потоков центрального коммутатора М16Е1
Модуль цифровых стыков М16Е1 предназначен для подключения цифровых потоков Е1 по стыку G.703 со скоростью 2048 кбит/с и объединения их в потоки со скоростью передачи данных 8192 кбит/с. Модуль также выделяет из потоков и передает на шину станции сигнал синхронизации для работы станции в ведомом режиме.Каждая из плат М16Е1 имеет выделенный канал связи с каждым из установленных в коммутатор процессоров. Канал связи модулей М16Е1 с ЦКП построен по технологии LVDS. В каждом канале проходят 4 8-ми мегабитные линии для пропускания голосового трафика и отдельная линия общеканальной сигнализации и межпроцессорного обмена. Количество разговорных линий позволяет говорить о нагрузочной способности цифровых СЛ во всех потоках 1 Эрланг на линию.
В состав модуля входит коммутационная матрица на 2048 точек коммутации, сигнальные процессоры ADSP 2191М, предназначенные для обработки сигнализации в потоке ИКМ. Сигнальные процессоры используются также для формирования частотных сигналов, используемых в протоколах R1.5. Цифровые алгоритмы формирования и преобразования сигналов обеспечивают высокую стабильность параметров и не требуют применения точных и подстраиваемых элементов.
