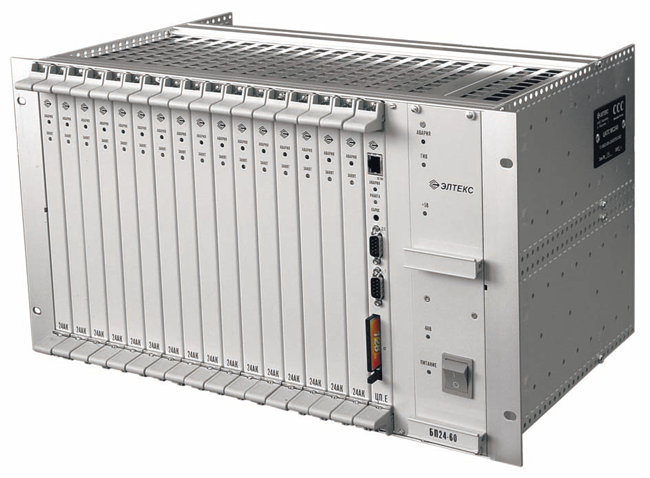

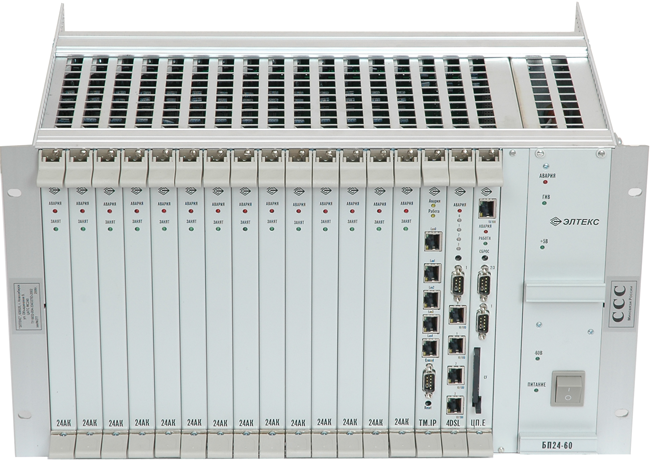

Цифровая АТС МС240

АТС позволяет использовать следующие типы оконечных абонентских устройств:

• телефонные аппараты с импульсным или частотным набором номера;
• устройства передачи данных (модем, факс);
• удаленные абонентские устройства (по протоколам ТДН и АДАСЭ);
• абонентские устройства с цифровым уплотнением;
• таксофоны местной телефонной связи;
• таксофоны междугородной связи;
• универсальные таксофоны местной и междугородной связи;
• телефоны с функцией CallerID;
• абонентские VoIP-шлюзы;
• IP-телефоны (при работе с gatekeeper или SIP-сервером).

Максимальное сопротивление шлейфа аналоговой абонентской линии достигает 3 кОм.
В режиме «повышенная дальность» допускается шлейф до 6 кОм.

АТС может работать со следующими типами соединительных линий:

• цифровые соединительные линии со скоростью передачи 2048 кбит/с (ИКМ-30) с протоколами сигнализации типа 1ВСК, 2ВСК (набор декадный, челнок, пакет), PRI(EDSS) и ОКС №7, V5.2;
• цифровые соединительные линии со скоростью передачи 1024 кбит/с (ИКМ-15);
• аналоговые четырёх/шестипроводные соединительные линии с любыми типами внутриполосной и внеполосной сигнализации (в том числе, ТДН, АДАСЭ, ССС);
• аналоговые двухпроводные абонентские линии, для связи с районной АТС;
• IP-сети по протоколам H.323, SIP/SIP-T.

Нумерация

Станция обеспечивает работу на телефонных сетях с открытой нумерацией с индексом выхода и на сетях с закрытой нумерацией. Внутренняя номерная значность станции может гибко конфигурироваться и может достигать 8 знаков. ЦАТС МС240 поддерживает множественный план нумерации, позволяя создавать «виртуальные АТС» в пределах одной станции (услуга Centrex), гибко маршрутизировать транзитные соединения.

Дополнительные виды обслуживания

ЦАТС МС240 поддерживает следующие функции ДВО:

• переадресация входящего вызова на другое оконечное абонентское устройство;
• переадресация вызова в случае занятости абонента;
• переадресация вызова в случае неответа абонента;
• наведение справки во время разговора;
• передача соединения другому абоненту;
• соединение без набора номера (прямой вызов);
• установка личного кода-пароля;
• активация и деактивация кода-пароля;
• запрет некоторых видов исходящей связи;
• однократный и постоянный будильник;
• сокращенный набор абонентских номеров;
• уведомление о поступлении нового вызова;
• перехват вызова;
• отслеживание злонамеренного вызова;
• конференц-связь трех абонентов;
• конференц-связь с последовательным сбором участников;
• ожидание с обратным вызовом;
• отмена всех услуг.

Возможна разработка и внедрение в ПО необходимых функций ДВО по согласованию с заказчиком.

Техническое обслуживание и эксплуатация

Оконечные станции серии МС240 ориентированы на централизованное обслуживание, сохраняя при этом возможность подключения сервисного терминала в месте установки. Аппаратные и программные средства станции позволяют проводить диагностику ее работы и диагностику абонентских линий, в т.ч. измерение посторонних напряжений на линейных проводах, измерение величины сопротивления изоляции и емкости между проводами и между проводами и землей. Для дистанционного контроля параметров окружения станции в блок станции со стороны задней панели устанавливается сервисный модуль. Данный модуль программно доступен со стороны центрального процессора и позволяет выполнять следующие функции:

• контроль состояния охранной, пожарной и др. сигнализаций – до 8 точек;
• контроль влажности и температуры окружающей среды;
• контроль состояний вторичных напряжений блока (+5 В, -5 В, -60 В и др.);
• измерение величины первичного напряжения;
• выдача сигналов управления внешним оборудованием – (сухие контакты реле – 4 пары);
• управление и контроль параметров устройства электропитания через порт RS-232;
• имеющийся на сервисном модуле порт RS-232 может быть использован и для подключения другого оборудования. При этом режимы работы порта могут быть установлены с сервисного терминала или дистанционно из ЦТЭ.

Программное обеспечение МС240 позволяет организовать эксплуатацию сети необслуживаемых оконечных станций из центра технической эксплуатации (ЦТЭ), при этом подключение к МС240 может происходить по каналам связи различных типов:

• по цифровым потокам путем передачи данных в разговорных канальных интервалах. Этот способ используется при обслуживании сети связи района, если районная станция – цифровая, причем любого типа.
• через сеть TCP/IP (локальная/корпоративная/Интернет).

ПО ЦТЭ позволяет осуществлять следующие функции:

• подготовка конфигураций станций, сохранение их на устройстве хранения данных ЭВМ, запись и чтение конфигураций станций;
• многоуровневый мониторинг сети станций с накоплением и хранением информационных и аварийных данных;
• интерфейс для подключения внешних систем мониторинга;
• оперативное управление станциями, блокирование и разблокирование СЛ и абонентских линий;
• диагностирование станционного оборудования, накопление и хранение сведений об отказах;
• тестирование абонентских линий – по запросу оператора или автоматическое (по расписанию), накопление результатов проведенных измерений;
• сбор учетной информации о состоявшихся разговорах;
• приём и обработка сигналов телеметрии от контрольных устройств объектов;
• передача сигналов управления в контрольные устройства объектов.

В станции МС240 реализована возможность выдачи телеметрической информации с оконечной станции в ЦТЭ. Источником информации может быть:

• изменение состояния охранных и пожарных систем;
• состояние температурного датчика (измерение температуры в помещении);
• состояние датчика влажности;
• состояние системы электропитания, с возможностью дистанционного управления работой устройств электропитания собственного производства, что позволяет в полной мере реализовать концепцию построения необслуживаемой сети станций.

Входящий в состав программного обеспечения ЦТЭ менеджер автоматических операций дает возможность автоматизировать функции, выполняемые обслуживающим персоналом. ПО ЦТЭ функционирует на базе персонального компьютера (ПК) в среде ОС Windows 98/2000/XP.

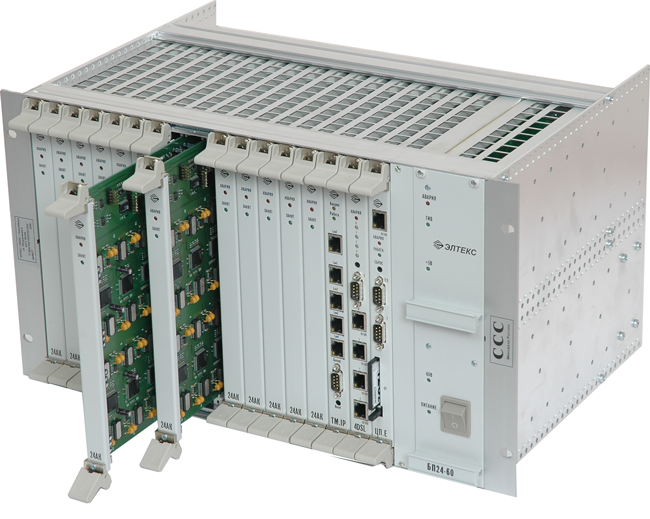

Модули абонентских комплектов выполнены на основе интегрированного комплекта микросхем SLIC. Данный набор микросхем позволяет реализовать дополнительные возможности по сравнению со стандартной дискретной схемой абонентского комплекта. В частности это:

• встроенное тестирование параметров линии и абонентских комплектов без применения дополнительного оборудования;
• измерение посторонних напряжений на линейных проводах, измерение величины сопротивления – изоляции и емкости между проводами и между проводами и землей;
• встроенное тестирование комплектов;
• формирование индукторного вызова;
• эффективная схема защиты программного изменения режимов работы абонентских комплектов.

В станции МС240 реализована возможность выбора оптимального режима работы абонентского комплекта:

• нормальный режим – питание на линии -48 В, применяется в большинстве случаев. Сопротивление абонентского шлейфа (вместе с ТА) – до 3 кОм;
• режим пониженного потребления – питание на линии -24 В, применяется для подключения близко расположенных абонентов. Сопротивление абонентского шлейфа – до 1,5 кОм;
• режим повышенной дальности – питание на линии 90 В, применяется для подключения удаленных абонентов. Сопротивление абонентского шлейфа – до 6 кОм.
