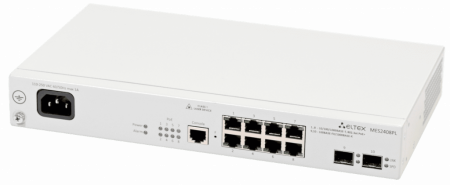

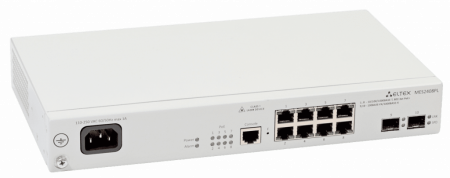

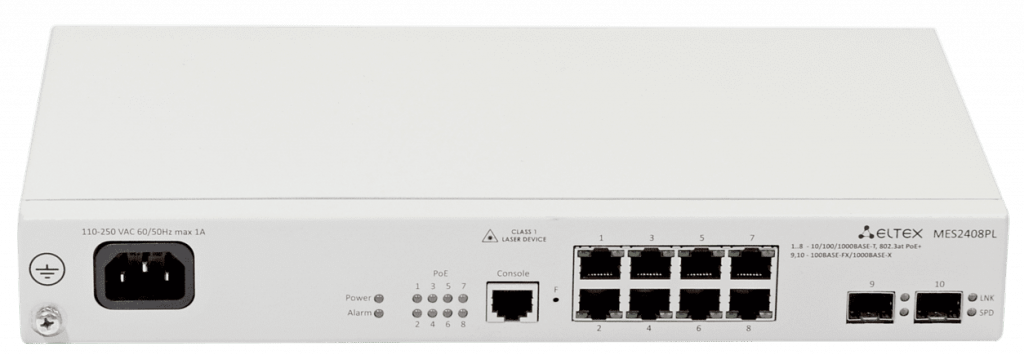

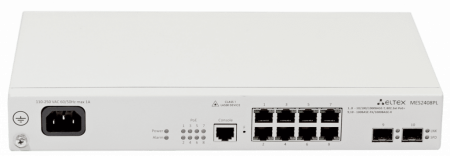

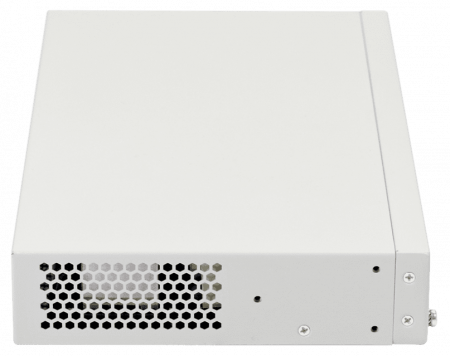

Коммутатор доступа MES2408PL

Ключевые особенности

• Расширенные функции L2
• Поддержка Multicast (IGMP Snooping, MVR)
• Расширенные функции безопасности (L2-L4 ACL, IP Source Guard, Dynamic ARP Inspection и др.)

Коммутаторы MES2408PL с поддержкой PoE подключают конечных пользователей к сети крупных предприятий, предприятий малого и среднего бизнеса и к сетям операторов связи с помощью интерфейсов Gigabit Ethernet. Коммутаторы поддерживают виртуальные локальные сети, многоадресные группы рассылки и имеют расширенный
набор функций безопасности.

Технические характеристики

Пакетный процессор Marvell AlleyCat2

Общие параметры

• Пакетный процессор Realtek RTL8380M

• 8x10/100/1000BASE-T PoE/PoE+
• 2x100BASE-FX/1000BASE-X (SFP)
• 1xКонсольный порт RS-232 (RJ-45)

Производительность

• Пропускная способность - 20 Гбит/с
• Производительность на пакетах длиной 64 байта - 14,88 MPPS

• Объем буферной памяти - 512 Кбайт

• Объем ОЗУ (DDR3) - 256 Мбайт
• Объем ПЗУ (SPI Flash) - 32 Мбайт
• Таблица MAC-адресов - 8К
• Таблица VLAN - 4094
• Количество групп L2 Multicast (IGMP Snooping) - 509

• Количество ARP-записей - 1000

• Link Aggregation Groups (LAG) - 8 групп

• Качество обслуживания QoS - 8 выходных очередей на порт
• Количество правил MAC ACL - 384

• Количество правил IP/IPv6 ACL - 384

• Количество правил SQinQ - 128(ingress), 256(egress)

• Размер Jumbo-фрейма - Максимальный размер пакетов 10 000 байт

Функции интерфейсов

• Защита от блокировки очереди (HOL)
• Поддержка Auto MDI/MDIX
• Поддержка сверхдлинных кадров (Jumbo frames)
• Управление потоком (IEEE 802.3X)
• Зеркалирование портов (Port mirroring)
• RSPAN

Функции при работе с МAC-адресами

• Независимый режим обучения в каждой VLAN
• Поддержка многоадресной рассылки (MAC Multicast Support)
• Регулируемое время хранения MAC-адресов
• Статические записи MAC (Static MAC Entries)
• Отслеживание событий MAC change на портах
• Логирование событий MAC Flapping


Поддержка VLAN

• Поддержка IEEE 802.1Q
• Поддержка Q-in-Q
• Поддержка Selective Q-in-Q
• Поддержка GVRP

• Поддержка MAC-based VLAN
• Поддержка Protocol-based VLAN

Функции L2 Multicast

• Поддержка профилей Multicast
• Поддержка статических Multicast-групп
• Поддержка IGMP Snooping v1,2,3
• Поддержка IGMP Snooping Fast Leave на основе порта
• Поддержка функций IGMP proxy-report
• Поддержка MLD Snooping v1,2
• Поддержка IGMP Querier
• Поддержка MVR

Функции L2

• Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
• Поддержка протокола RSTP (Rapid Spanning Tree Protocol, IEEE 802.1d)
• Поддержка протокола MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
• Поддержка STP Root Guard
• Поддержка STP Loop Guard
• Поддержка STP BPDU Guard
• Поддержка BPDU Filtering
• Поддержка Spanning Tree Fast Link option
• Поддержка Layer 2 Protocol Tunneling
• Поддержка Loopback Detection (LBD)
• Изоляция портов
• Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)

Функции Link Aggregation

• Создание групп LAG
• Объединение каналов с использованием LACP
• Поддержка LAG Balancing Algorithm

Сервисные функции

• Виртуальное тестирование кабеля (VCT)
• Диагностика оптического трансивера

Поддержка IPv6

• Функциональность IPv6 Host
• Совместное использование IPv4, IРv6

Функции обеспечения безопасности

• DHCP Snooping
• Опция 82 протокола DHCP
• IP Source Guard
• Dynamic ARP Inspection (Protection)
• Проверка подлинности на основе MAC-адреса, ограничение количества MAC-адресов, статические MAC-адреса
• Система предотвращения DoS-атак
• Сегментация трафика
• Фильтрация DHCP-клиентов
• Предотвращение атак BPDU
• PPPoE Intermediate agent
• DHCPv6 Snooping

• IPv6 Source Guard

Списки управления доступом ACL

• L2-L3-L4 ACL (Access Control List)
• IPv6 ACL
• ACL на основе:
  • Порта коммутатора
  • Приоритета IEEE 802.1p
  • VLAN ID
  • EtherType
  • DSCP
  • Типа IP-протокола
  • Номера порта TCP/UDP
  • Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции качества обслуживания (QoS) и ограничения скорости

• Ограничение скорости на портах (shaping, policing)
• Поддержка класса обслуживания IEEE 802.1p
• Обработка очередей по алгоритмам Strict Priority/Weighted Round Robin (WRR)
• Классификация трафика на основании ACL
• Назначение меток CoS/DSCP на основании ACL
• Перемаркировка меток DSCP в CoS
• Перемаркировка меток CoS в DSCP
• Назначение VLAN на основании ACL

Основные функции управления

• Загрузка и выгрузка конфигурационного файла по TFTP/SFTP
• Автоматическое резервирование (backup) файла конфигурации по TFTP/SFTP
• Протокол SNMP
• Интерфейс командной строки (CLI)
• Web-интерфейс

• Syslog
• SNTP (Simple Network Time Protocol)
• Traceroute
• LLDP (IEEE 802.1ab) + LLDP MED
• Управление доступом к коммутатору – уровни привилегий для пользователей
• Блокировка интерфейса управления
• Локальная аутентификация
• Фильтрация IP-адресов для SNMP
• Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
• Клиент Telnet, клиент SSH

• Сервер Telnet, сервер SSH
• Поддержка макрокоманд

• Журналирование вводимых команд по протоколу TACACS+
• Автоматическая настройка DHCP
• DHCP Relay (поддержка IРv4)
• DHCP Relay Option 82
• Добавление тега PPPoE Circuit-ID
• Flash File System
• Команды отладки
• Механизм ограничения трафика в сторону CPU
• Шифрование пароля
• Ping (поддержка IPv4/IPv6)
• Поддержка статических маршрутов IPv4/IPv6
• Поддержка двух версий файлов конфигурации

ОАМ

• IEEE 802.3ah, Ethernet OAM
• Dying Gasp
• IEEE 802.3ah Unidirectional Link Detection (UDLD) - протокол обнаружения однонаправленных линков

Функции мониторинга

• Статистика интерфейсов
• Поддержка мониторинга загрузки CPU по задачам и по типу трафика
• Мониторинг загрузки оперативной памяти (RAM)
• Мониторинг температуры
• Мониторинг TCAM

Физические параметры и параметры окружающей среды

• Питание 110–250В AC, 60/50 Гц
• Максимальная потребляемая мощность (с учетом нагрузки PoE): 93 Вт
• Бюджет PoE: 65 Вт
• Рабочая температура окружающей среды от -20 до +50 °С
• Температура хранения от -40 до +70 °С
• Рабочая влажность не более 80%
• Охлаждение пассивное
• Размеры (ШxВxГ): 310x44x177 мм
• Вес: 1,9 кг
