АБОНЕНТСКИЙ VOIP-ШЛЮЗ СО ВСТРОЕННЫМ РОУТЕРОМ RG-1404GF-W

Ключевые преимущества

• высокая производительность
• 4 порта FXS
• 4 порта LAN (1xGE)
• резервирование канала по 3G/4G
• TR-069 / DHCP-based autoprovisioning
• дополнительная модификация с SFP WAN

RG-1404 – линейка высокопроизводительных  VoIP-шлюзов  с  интегрированным  роутером.  Поддержка различных  сервисов:  VoIP,   высокоскоростной Интернет, Wi-Fi,  резервирования  канала  связи  и  общего доступа  к  сетевым  ресурсам  (принтер,  USB-накопитель) позволяет  организовать  мультисервисную  сеть  связи небольшого офиса (SMB).

Решение для бизнеса
Широкие функциональные возможности и стабильная работа при максимальной нагрузке позволяет использо- вать RG1404G в режиме универсального офисного терминала без дополнительного оборудования. Поддер- жка современных стандартов VoIP обеспечивает надежную работу в режиме взаимодействия с свободными решениями IP-PBX.

Высокое качество голоса
Устройства серии  RG-1404 осуществляют передачу голосовой и факсимильной информации через IP-сеть. Абоненты получают доступ к широкому набору услуг ДВО: передача вызова, удержание вызова, трехсторонняя конференция, перехват вызова, определитель номера, переадресация, горячая линия и другие.
Для качественной передачи голоса реализованы механизмы QoS.

Резервирование
При отсутствии связи с основным SSW, производится автоматическое переключение на резервный SIP-сервер с контролем работоспособности основного. При потере связи с обоими серверами IP-телефонии, сохраняется возможность локальной связи между абонентами шлюза. В случае пропадания подключения к сети Интернет, имеется возможность автоматического переключения на резервный канал 3G/4G.

Современные возможности Wi-Fi
RG-1404G-W  поддерживает все современные стандарты Wi-Fi: 802.11b/g/n (до 300 Мбит/с).
Реализована возможность стабильной передачи трафика реального времени.

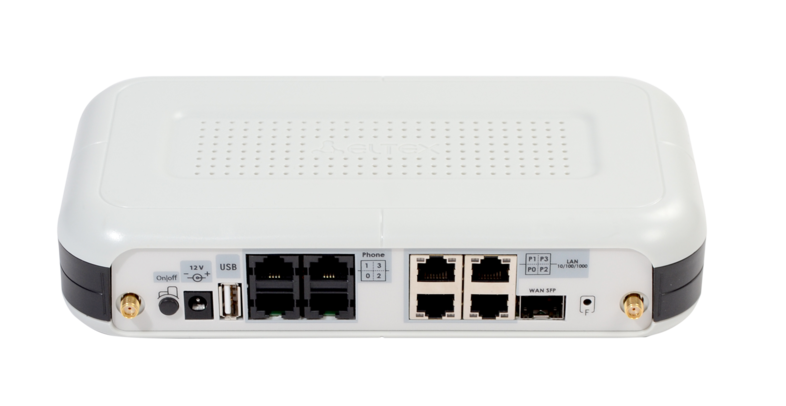

Интерфейсы

• 4 порта FXS
• 1 порт WAN 10/100/1000Base-T
• 4 порта LAN 10/100/1000Base-T
• 1 порт USB2.0
• Wi-Fi IEEE 802.11b/g/n (2.4 ГГц)¹

Протоколы IP-телефонии

• SIP

Голосовые кодеки

• G.711 (a-law, µ-law)
• G.723.1
• G.729 (A/B)

Голосовые стандарты

• VAD (детектор активности речи)
• CNG (генерация комфортного шума)
• AEC (эхо компенсация, рекомендация G.168)

DTMF

• Обнаружение и генерирование сигналов DTMF
• Передача методами INBAND, RFC 2833, SIP INFO

Дополнительные виды обслуживания

• Удержание вызова (Call Hold)
• Передача вызова (Call Transfer)
• Уведомление о поступлении нового вызова (Call Waiting)
• Переадресация по занятости (CFB)
• Переадресация по неответу (CFNR)
• Безусловная переадресация (CFU)
• Определитель номера (FSK Type I, FSK Type II, DTMF)
• Запрет выдачи Caller ID (CLIR)
• Горячая/теплая линия (Hotline/Warmline)
• Групповой вызов (Call Group)
• Трехсторонняя конференция (3-Way Conference)
• Перехват вызова (Call Pickup)

Функционал VoIP

• Управление ДВО с телефонного аппарата
• Внутренняя коммутация соединений при потере связи с SIP-сервером
• Работа без SIP-сервера
• Поддержка анонимных вызовов
• Поддержка адаптивного буфер джиттера
• Гибкий план нумерации
• Резервирование канала связи по 3G/4G
• Профили настроек для портов
• Измерение физических параметров абонентской линии
• Загрузка пользовательских настроек акустических сигналов абонентских линий
• Применение настроек без перезагрузки
• Поддержка IMS (3GPP TS 24.623) для управления услугами Call Hold, Call Waiting, 3-Way Conference, Hotline
• Поддержка работы за NAT (STUN и Public IP)

Качество обслуживания (QoS)

• Назначение DSCP и 802.1р для пакетов SIP и RTP
• Резервирование полосы пропускания
• Распределение пакетов по очередям на основании приоритета 802.1р или Diffserv

Передача факса

• T.38 UDP Real-Time Fax

• G.711 (a-law, µ-law) pass-through


Сетевые функции

• Работа в режиме маршрутизатора (router) и моста (bridge)
• Различные протоколы для подключения к сети провайдера (Static, DHCP, PPPoE, PPTP, L2TP)
• Статическая и динамическая маршрутизация
• Поддержка IGMP
• DHCP и DNS-серверы на стороне LAN
• Выставление скорости и режима на LAN портах

• Диагностика медного кабеля

• «Проброс» портов (Port forwarding)
• Сетевой экран (firewall)
• Фильтрация по МАС-address
• Фильтрация по URL
• Мультисервисный режим: раздельная настройка сетевых параметров для каждого типа услуг (Internet, VoIP, IPTV, STB, Management и другие)
• Поддержка VLAN (реализована модель VLAN per service – VLAN для каждой услуги)
• Режим «3G-роутер» (работа через 3G/4G USB-модем)
• Поддержка передачи сверхдлинных кадров (Jumbo frames)
• Сервер печати
• UPnP (Universal Plug and Play)
• Поддержка протокола IPv6

Поддерживаемые спецификации

• RFC 3261 SIP 2.0
• RFC 3262 SIP PRACK
• RFC 4566 Session Description Protocol (SDP)
• RFC 3263 Locating SIP servers for DNS lookup SRV and A records
• RFC 3264 SDP Offer/Answer Model
• RFC 3311 SIP Update
• RFC 3515 SIP REFER
• RFC 3891 SIP Replaces Header
• RFC 3892 SIP Referred-By Mechanism
• RFC 4028 SIP Session Timer
• RFC 2976 SIP INFO Method
• RFC 2833 RTP Payload for DTMF Digits, Flash event
• RFC 3108 Attributes ecan and silenceSupp in SDP
• RFC 4579 SIP. Call Control - Conferencing for User Agents
• RFC 3361 DHCP Option 120
• RFC 3550 RTP A Transport Protocol for Real-Time Applications
• RFC 3611 RTP Control Protocol Extended reports (RTCP XR)

Управление

• WEB (мультиязычность²)
• Telnet
• SSH
• TR-069 (рекомендуется работа с Eltex.ACS-сервер)
• DHCP-based autoprovisioning (поддержка DHCP-опций 43, 66, 67)

Диагностика

• Мониторинг состояния устройства через WEB-интерфейс
• Вывод отладочной информации в Syslog, Telnet, SSH

Порт USB

• Подключение USB-накопителя с файловыми системами FAT/FAT32/EXT2/EXT3/NTFS – обмен файлами в сети по протоколу FTP
• Подключение USB 3G/4G модема – резервирование связи по каналу 3G/4G, работа в режиме «3G-роутер»
• Подключение принтера – настройка сервера печати

Беспроводная сеть

• Поддержка Wi-Fi IEEE 802.11b/g/n (до 300 Мбит/с)
• Схема MIMO: 2x2
• Расширенные настройки Wi-Fi для улучшения качества передачи данных
• Регулировка мощности Wi-Fi передатчика
• Безопасность соединения: WEP; WPA/WPA2
• Guest zone (предоставление гостевого доступа в Интернет с ограничением доступа к локальным ресурсам)
• Авторизация клиентов на сервере RADIUS
• Частотный диапазон 2400 ~ 2483,5 МГц
• Модуляция PSK/CCK,  DBPSK, DQPSK, OFDM
• Схемы модуляции
  • IEEE 802.11b: DQPSK, DBPSK, CCK
  • IEEE 802.11g: BPSK, QPSK, 16QAM, 64QAM, OFDM
  • IEEE 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM
• Скорость передачи данных, Мбит/с
  • 802.11b: 1, 2, 5.5 и 11 Мбит/с³
  • 802.11g: 6, 9, 12 , 18, 24, 36, 48 и 54 Мбит/с
  • 802.11n: от 6,5 до 300 Мбит/с (от MCS0 до MCS15)
• Максимальная выходная мощность передатчика⁴
  • 802.11b (11 Mbps): 17дБм
  • 802.11g (54 Mbps): 15дБм
  • 802.11n (MCS7): 15 дБм
• Чувствительность приемника
  • 802.11b (11 Mbps): -86 дБм
  • 802.11g (54 Mbps): -73 дБм
  • 802.11n (HT20-MCS7): -68 дБм
  • 802.11n (HT40-MCS7): -65 дБм

Основные технические характеристики

• Процессор - 650  МГц

• SDRAM 256 МБ

• Flash 32 МБ

• OС Linux


Физические характеристики

• Электропитание: 12 В DC, 2 A

• Рабочий диапазон: +5 °С до +30 °С

• Относительная влажность: до 80%

• Габариты: 218х120х49 мм, настольное исполнение


---

¹Опционально
²Не поддерживается в текущей версии ПО 1.11.0
³Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE802.11n. реальная пропускная способность будет другой. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия сети могутвлиять факторы окружающей среды
⁴Максимальное значение мощности передатчика будет изменяться в соответствии с правиламирадиочастотного регулирования в Вашей стране
