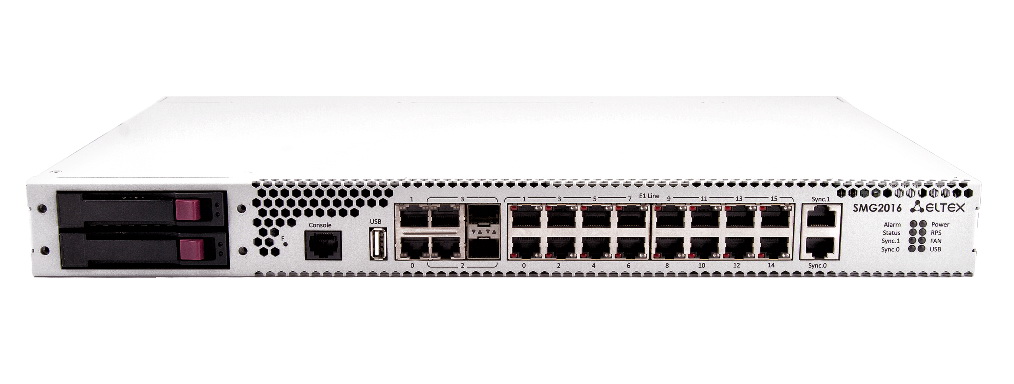

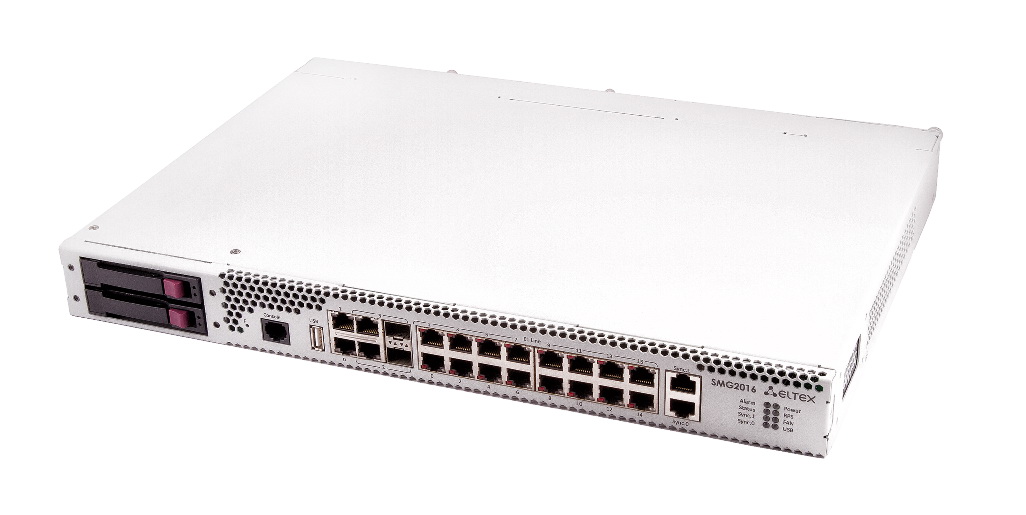

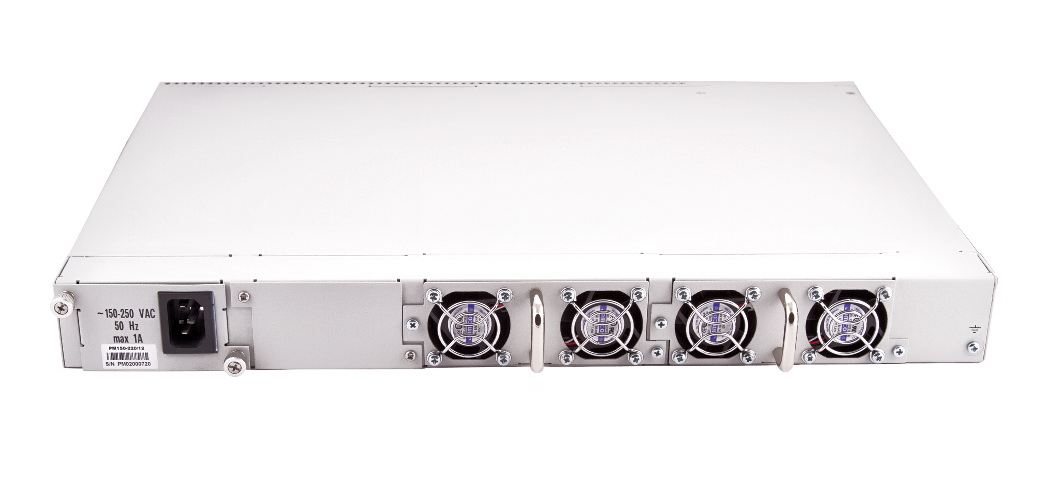

Гибридная платформа SMG-2016

Ключевые преимущества

• Quad-Core ARMv7 Marvell Armada-XP Processor
• До 16 потоков Е1 (RJ-48)
• До 768 VoIP-каналов
• IP-АТС на 3 000 номеров с поддержкой ДВО и СОРМ
• Поддержка 2-х HDD SATA 2.5"
• Надёжность операторского класса
• Высокое качество обработки голоса

• Масштабируемая платформа 1U

Гибридная платформа  SMG-2016 может использоваться в качестве транкового шлюза для сопряжения сигнальных и медиапотоков TDM и VoIP-сетей, IP-АТС с поддержкой функций ДВО и СОРМ, а также выступать универсальным решением для построения инфокоммуникационных сетей связи нового поколения. Широкая функциональность, строгое соответствие стандартам и высокая надёжность операторского класса позволяют решать на базе SMG-2016 большинство возникающих у операторов и сервис-провайдеров задач.

Масштабирование

SMG-2016 обеспечивает возможность равномерного распределения инвестиций на масштабирование в течение всего периода реализации проекта. Шлюз  поддерживает  до  16  потоков  Е1 (ОКС7,  PRI, V5.2) и до 768 каналов VoIP.

Надёжность операторского класса

Современный процессор Quad-Core ARMv7 Marvell Armada-XP, равномерное распределение нагрузки между субмодулями, резервирование источников питания, а также использование современных технологий на базе параллельных вычислений обеспечивают высокий уровень отказоустойчивости платформы SMG-2016 с автоматическим переключением на резервный элемент в  случае отказа любого субмодуля системы, а также модуля питания.

Функциональная совместимость

Строгое соответствие требованиям современных протоколов, рекомендаций и стандартов обеспечивает 100% функциональную совместимость SMG-2016 с различным оборудованием: цифровыми АТС, IP-АТС, Softswitches, VoIP-шлюзами, SIP-телефонами, программными SIP-клиентами и др.

Транскодирование медиапотоков

Аппаратный транскодинг на базе медиакодеков Mindspeed Technologies позволяет согласовывать медиапотоки с различными VoIP-кодеками.

IP-АТС c поддержкой ДВО и СОРМмедиапотоки с различными VoIP-кодеками.

Дополнительные опции для шлюза SMG-2016 позволяют использовать его  в качестве полнофункциональной  IP-АТС до 3 000 SIP-абонентов с поддержкой широкого набора ДВО, а также полным соответствием требованиям нормативных документов по СОРМ. Программный модуль IP-АТС ECSS-10 предназначен для быстрого развёртывания VoIP-узла связи с минимальными капитальными затратами (CAPEX). Наличие всех видов сертификатов на семейство продуктов ECSS-10 позволяет использовать IP-АТС ECSS-10 на базе транкового шлюза SMG-2016  в качестве АТС любого уровня с последующей приёмкой в эксплуатацию контролирующими структурами.

Интеллектуальная защита IP-сетей

В транковом шлюзе SMG-2016 реализована интеллектуальная защита от несанкционированных внешних подключений SIP-абонентов (Динамический брандмауэр, Статический брандмауэр, черные/белые списки ip- адресов, подсетей и др.), а также по протоколам http/https/telnet/ssh. Для дополнительной защиты при подключении к публичным IP-сетям предусмотрена совместимость с пограничными контроллерами сессий (например, SBC-1000), выполняющими функции межсетевых экранов для VoIP-сетей.

RADIUS-маршрутизация

Интеллектуальная маршрутизация вызовов на основе ответов биллинговой системы по протоколу RADIUS позволяет строить гибкие правила для обработки вызовов.

Технические характеристики

Управление вызовами

• Взаимодействие со STUN-сервером на SIP-интерфейсе
• Маршрутизация по номеру вызываемого (CdPN)
• или вызывающего (CgPN) абонента
• Модификация номера до и после маршрутизации
• Запись разговоров по параметрам¹
• Использование нескольких планов нумерации
• Ограничение количества линий на абонента
• Настройка режима обслуживания абонента
• Выключение транк-группы из работы
• Управление вызовом через RADIUS¹
• Прямое проключение транк-групп
• Поддержка СОРМ¹
• Префикс на несколько транк-групп
• Интерактивное голосовое меню (IVR)¹
• Выгрузка - загрузка конфигурации одним файлом
• Ограничение количества линий на SIP-интерфейс
• Ограничение количества входящих и исходящих линий на абонента
• Ограничение входящей нагрузки CPS  (calls per second) на транковой группе

Голосовые кодеки

• G.711 (a-law, µ-law), G.729 (A/B), G.723.1, G.726 (32 Кбит/c)

Поддержка факсов

• T.38 Real-Time Fax, G.711 (a-law, µ-law) pass-through

Голосовые стандарты

• VAD (детектор активности речи)
• CNG (генерация комфортного шума)
• AEC (эхо компенсация, рекомендация G.168)

Качество обслуживания (QoS)

• Назначение Diffserv и приоритетов 802.1р для SIP и RTP
• Динамический и статический джиттер-буфер
• Ограничение скорости исх./вх. трафика

DTMF

• Передача методами INBAND, RFC 2833, SIP INFO, SIP NOTIFY

Биллинг

• Запись биллинговой информации в CDR-файл, параллельная запись CDR-файла на локальный HDD-диск  и удаленный FTP-сервер
• RADIUS Accounting
• Поддержка различных биллинговых систем:
  Hydra Billing, LANBilling, PortaBilling, NetUP,  BGBilling (возможна интеграция с другими системами)

Гибкость

• Создание нескольких сетевых интерфейсов  для телефонии (SIP, RTP) с разными IP-адресами
• Работа с несколькими планами нумерации
• Резервирование сигнального канала ОКС7
• Контроль активности разговорного соединения (по наличию RTP или RTCP)
• Индивидуальная маршрутизация для потоков одного пучка ОКС-7

TDM протоколы

• ОКС7
• PRI (Q.931)
• Q.699 (взаимодействие PRI и ОКС7)
• V5.2 LE¹
• V5.2 AN¹

Протоколы VoIP

• SIP, SIP-T/SIP-I, SIP-Q
• H.323¹
• SIGTRAN (M2UA, IUA)¹
• H.248¹

Емкость и производительность

• До 768 каналов VoIP
• До 16 потоков E1 (RJ-48)
• Максимальная интенсивность нагрузки - 120 cps
• Quad-Core ARMv7 based Marvell Armada-XP 1.6 GHz
• Оперативная память 4 GB

Интерфейсы

• 16 портов E1 (RJ-48)
• 2 порта 10/100/1000Base-T (RJ-45) / 1000Base-X(SFP)
• 2 порта 10/100/1000Base-T (RJ-45)
• 2 слотоместа для SATA HDD форм-фактора 2,5'’

Управление и мониторинг

• Мониторинг каналов потоков Е1 и VoIP в web-интерфейсе
• Управление каналами и сигнальными линками ОКС-7 в web-интерфейсе
• Аварийное логирование с возможностью сохранения логов на syslog-сервере
• Хранение трассировок на HDD-накопителе
• Информирование об авариях по SNMP

Безопасность

• Черный и белый списки IP-адресов для регистрации
• Вывод в syslog всех попыток доступа к устройству
• Автоматическая блокировка по IP-адресу после неуспешных попыток регистрации и/или доступа по протоколам http/https/telnet/ssh
• Список разрешенных IP-адресов для доступа к управлению устройством
• Разграничение прав доступа admin / user
• Контроль IP-адреса адреса источника встречного RTP-потока
• Аутентификация абонентов на RADIUS-сервере и SIP registrar
• Digest-авторизация (RFC 5090, Draft-Sterman)
• Digest-авторизация в RADIUS (RFC 5090, Draft-Sterman)

Расширенный функционал SIP/SIP-T/SIP-I

• Регистрация и аутентификация до 3000 SIP-абонентов¹
• Поддержка ДВО для 3000 SIP-абонентов1
• Взаимодействие SIP и SIP-T/SIP-I
• Транковая, транзитная и абонентская регистрация SIP-транков

Дополнительные виды обслуживания¹

• Различные виды переадресации (Call Forward)
• Переадресация по недоступности (CFOS)
• Переадресация по неответу (CFNR)
• Переадресация безусловная (CFU)
• Переадресация по занятости (CFB)
• Передача вызова (Call Transfer)
• Музыка на удержании (MOH)
• Удержание вызова (Call Hold)
• Группа вызова (Call Hunt)
• Перехват вызова (Call Pickup)
• Индикатор занятости линии (Busy Lamp Field)
• Конференция с последовательным сбором участников (CONF)
• Конференция по списку
• Трехсторонняя конференция
• Интерком оповещения (Intercom)
• Пейджинг (Paging)
• Ограничение исходящей связи(Out calls restrict)
• Исходящая связь по паролю (RBP)
• Активация пароля (PWD ACT)
• Замена пароля (PWD)

¹ Опционально

Текущая версия ПО 3.9.0
